estrazione disegni costruttivi tramite Autocad

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

estrazione disegni costruttivi tramite Autocad

Messaggio  ciccio talenti il Mar Apr 16, 2013 2:24 pm

Salve a Tutti,
provo a descrivere la tecnica che utilizzo, mediante software Autocad, per definire la geometria dei componenti necessari al fine di riprodurre in scala una determinata imbarcazione.

Nello specifico si tratta della Nave Traghetto Gennargentu - Ferrovie dello Stato - che ha coperto la tratta Civitavecchia (Roma)/Golfo degli Aranci(Olbia-Tempio) nella seconda metà dello scorso secolo.
Nel 2001 la nave è stata demolita in Turchia.



I disegni di riferimento, in scala 1:100 sono quelli dei Cantieri Navali Riuniti ed in particolare:
- piano di costruzione
- secondo corridoio
- ponte corridoio
- copertino
- ponte passeggiata
- ponte barche
- ponte comando
- tetto ponte comando
- vista esterna
- sezioni longitudinali e trasversali .



ciccio talenti

Messaggi : 9
Data d'iscrizione : 11.04.13

Vedi il profilo dell'utente

Tornare in alto Andare in basso

acquisizione immagine

Messaggio  ciccio talenti il Mar Apr 16, 2013 2:52 pm

base di lavoro : piano di costruzione

procedo con la scannerizzazione dell'insieme delle ordinate, ricavando pertanto un file JPEG



quindi tramite l'applicativo di Windows Paint apro l'immagine e ne correggo la posizione, allineandola all'orizzontale.
Salvo l'immagine in una cartella dedicata: ora "seleziona tutto" e "copia"



apro Autocad - attualmente utilizzo la versione 2013 ma i comandi interessati sono i medesimi delle versioni precedenti - e su un nuovo disegno "incollo" l'immagine caricata precedentemente su Paint, definendo un punto qualsiasi come riferimento




ciccio talenti

Messaggi : 9
Data d'iscrizione : 11.04.13

Vedi il profilo dell'utente

Tornare in alto Andare in basso

tracciatura ordinate

Messaggio  ciccio talenti il Mar Apr 16, 2013 3:04 pm

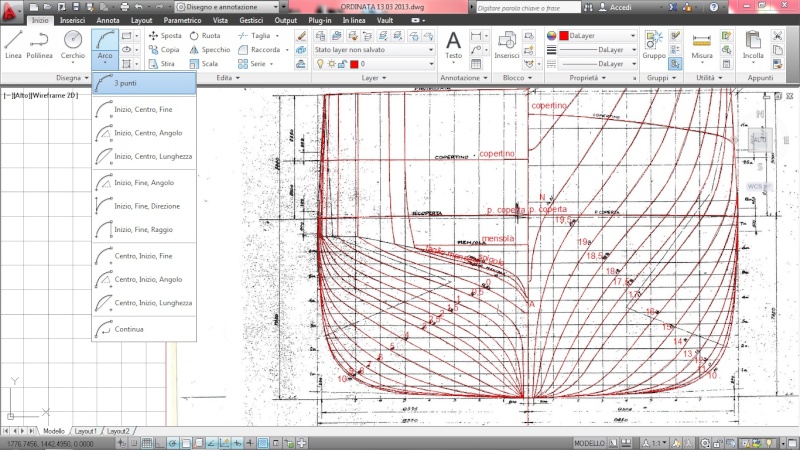

tramite i comandi base di Autocad - linea,archi,etc - traccio tutte le ordinate: come se le dovessi "ricalcare" su un foglio trasparente posto sopra il disegno madre



con il comando "sposta" muovo il disegno e lo posiziono fuori dall'immagine acquisita da Paint








ciccio talenti

Messaggi : 9
Data d'iscrizione : 11.04.13

Vedi il profilo dell'utente

Tornare in alto Andare in basso

definizione e verifica della singola ordinata - parte A

Messaggio  ciccio talenti il Mar Apr 16, 2013 3:27 pm

base di lavoro : piano di costruzione + ponte corridoio + copertino + ponte passeggiata + sezioni longitudinali e trasversali

duplico il disegno realizzato, utilizzando il comando "copia"
ora con "cancella" elimino dal primo disegno le ordinate di prora e dall'altro quelle di poppa, oppure viceversa
con il comando "specchio" modifico entrambe i disegni - riportanti le semi ordinate - così da ottenere il profilo completo delle ordinate
modifico con "proprietà" il colore delle ordinate di ogni singolo disegno, alternandole con due colori, es. verde e rosso





quindi copio ogni singolo disegno per tante volte quante ordinate rappresenta

con "cancella" elimino da ogni singolo disegno le ordinate che non mi interessano, ottenendo quindi il profilo di ogni singola ordinata
modifica quindi con "proprietà" il colore : imposto nero






ciccio talenti

Messaggi : 9
Data d'iscrizione : 11.04.13

Vedi il profilo dell'utente

Tornare in alto Andare in basso

definizione e verifica della singola ordinata - parte B

Messaggio  ciccio talenti il Mar Apr 16, 2013 3:57 pm

con il comando "quota" rilevo alcune misure campione che quindi verificherò con i rispettivi disegni : esempio : misura trasversale del ponte passeggiata verificata andando a rilevare la misura sul disegno "ponte passeggiata" e così via



eventuali incongruenze andranno corrette ma normalmente si ha una incoerenza di decimi di millimetro che è chiaramente insignificante

si inscrive la figura in un cerchio definendo 3 punti base : questo permetterà di identificare il centro della figura stessa



si determina pertanto la tipologia di fasciame/rivestimento esterno che si intende applicare: nel mio caso ho optato per doppio fasciame sino al ponte di coperta - listelli spessore 1 mm - e compensato betulla spessore 1 mm per le parti superiori

con il comando "scala" e punto di riferimento il centro figura si determina il profilo esterno di taglio, verificando la coerenza con gli spessori necessari : 2 mm per la parte inferiore al ponte di coperta e 1 mm per la parte superiore



si definisce la tipologia di materiale da utilizzare per il ponte di coperta, il ponte passeggiata, le pareti del garage.
ho optato per:
compensato marino da 3 mm per il ponte di coperta
compensato marino spessore 2 mm per il ponte passeggiata
compensato betulla spessore 1 mm per le pareti garage

dal disegno del copertino rilevo la larghezza del garage rispetto ad ogni singola ordinata e quindi modifico la stesso inserendo il vano garage



completo la definizione geometrica di tutte le ordinate e quindi passo alla realizzazione grafica della falsa chiglia

to be continued

ciccio talenti

Messaggi : 9
Data d'iscrizione : 11.04.13

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: estrazione disegni costruttivi tramite Autocad

Messaggio  Ricigliano Salvatore il Mar Apr 16, 2013 5:20 pm

Ciao Ciccio bel tutorial!
Peccato che io ed Autocad siamo come il diavolo e l'acqua santa!
Comunque è un tutorial molto istruttivo e chiaro!
Ciao e complimenti sal.
avatar
Ricigliano Salvatore

Messaggi : 8
Data d'iscrizione : 13.04.13
Età : 41
Località : Napoli

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: estrazione disegni costruttivi tramite Autocad

Messaggio  ciccio talenti il Mar Apr 16, 2013 5:31 pm

ciao Salvatore
troppo gentile : per quanto riguarda Autocad basta provare e a forza di sbagliare si impara.
Se hai bisogno sono a Tua disposizione.
Se sei daccordo e reputi possa essere interessante, possiamo procedere di pari passo, intendo esecuzione con tecnica manuale ed autocad, negli step che eventualmente seguiranno.
Una buona serata

ciccio talenti

Messaggi : 9
Data d'iscrizione : 11.04.13

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: estrazione disegni costruttivi tramite Autocad

Messaggio  Ammiraglio il Mar Apr 16, 2013 5:40 pm

Gagliardissimo!!!!
avatar
Ammiraglio
Admin
Admin

Messaggi : 17
Data d'iscrizione : 07.05.12
Età : 48
Località : Reparto psichiatria Roma Capitale

Vedi il profilo dell'utente http://moddellismo.forumattivo.it

Tornare in alto Andare in basso

Re: estrazione disegni costruttivi tramite Autocad

Messaggio  birba60 il Mar Apr 16, 2013 6:03 pm

Ciao Ciccio definire strabiliante e interessante il tuo tutorial e dir poco , ma mi associo a Sal io per queste cose sono di coccio . Ma complimenti ottima spiegazione . Ciao
avatar
birba60

Messaggi : 6
Data d'iscrizione : 11.04.13
Età : 56
Località : Ravenna

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: estrazione disegni costruttivi tramite Autocad

Messaggio  walkyrja il Mar Apr 16, 2013 9:15 pm

Sono abbastanza brava col pc, ma queste cose qui non riuscirei a farle nemmeno con l'aiuto della Madonna del Lourdes.
avatar
walkyrja

Messaggi : 7
Data d'iscrizione : 11.04.13
Età : 59
Località : Trieste

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: estrazione disegni costruttivi tramite Autocad

Messaggio  Mario Tibollo il Ven Apr 26, 2013 11:11 am

Ciao Giulia,
non vorrei sembrare presuntuoso ed apprezzo il lavoro al cad fatto dall'Amico (mi scuso ora non ricordo il nome)...la vecchiaia avanza!!!!
Mi permetto di ricordarti di aver pubblicato quello che mi piace chiamare "spiegone" sull'uso del cad 2D nel modellismo. A mio parere non è il caso di scomodare la Madonna di Lourdes, volendo e visto che ci sai fare con il pc, potresti iniziare a provare qualcosa di semplice, tipo una scialuppa seguendo passo-passo le mie istruzioni potresti ottenere anche tu quello che ha fatto vedere il citato Amico.
Le procedure sono più o meno le stesse ed il risultato finale è uguale.
Ti aggiungo che non contento del 2D ora comincio ad usare il 3D di Rhinoceros (Rhino per i suoi utilizzatori) con l'aiuto di manuali, libri ed amici, provando e riprovando ho quasi finito le cubie de La Belle in scala 1:48, manca una piccola rifinitura e poi posto le immagini "virtuali" e "reali" in legno di pero.
Ricordo che ho 70 anni ed alle volte il cervello gira a vuoto, ma volere e potere...
Se vuoi dello spiegone ho un unico file pdf (un centinaio di pagine ed una settantina di immagini) se ti interessa dammi la tua email con MP e te lo mando e mi impegno a seguirti nel tuo primo disegno, sempre se vorrai. Con Skype poi è molto più facile perché si può vedere il monitor ed è più facile spiegare il da farsi.
A te la scelta, sono qui a tua disposizione.
Buona giornata,
Mario
avatar
Mario Tibollo

Messaggi : 6
Data d'iscrizione : 24.04.13
Età : 74
Località : Torino

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: estrazione disegni costruttivi tramite Autocad

Messaggio  Mario Tibollo il Ven Apr 26, 2013 11:13 am

Scusami Ciccio,
dopo aver mandato il messaggio precedente sono andato a leggere il tuo nome.
Complimenti vivissimi, ho apprezzato molto il tuo lavoro con il cad.
Scusami ancora e ciao,
Mario
avatar
Mario Tibollo

Messaggi : 6
Data d'iscrizione : 24.04.13
Età : 74
Località : Torino

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: estrazione disegni costruttivi tramite Autocad

Messaggio  ciccio talenti il Sab Apr 27, 2013 5:17 pm

Buonasera Mario
non Ti devi scusare di nulla.
Anzi, mi spiace di aver inserito un argomento che avevi già trattato molto approfonditamente.
Non avevo controllato sul forum.
Per quanto riguarda il 3d, utilizzo Inventor ma credo che sia troppo "impegnativo" per utenti alle prime armi con il cad.
Sono daccordo con Te sulla semplicità di Autocad.
Le versioni che girano su Windows sono molto intuitive : iniziai nel 1986 con la versione in inglese - in italiano ancora non c'era - che girava su Dos.
Sicuramente da Te posso solo imparare : pertanto se vuoi inviarmi la Tua documentazione Te ne sarò grato.
Un buon fine settimana.
Alessandro.

ciccio talenti

Messaggi : 9
Data d'iscrizione : 11.04.13

Vedi il profilo dell'utente

Tornare in alto Andare in basso

Re: estrazione disegni costruttivi tramite Autocad

Messaggio  Mario Tibollo il Sab Apr 27, 2013 6:26 pm

Ciao Ciccio,
il mio intervento l'ho fatto solo per informare qualcuno che non lo sapeva e non per rivendicare sciocche primogenie. Argomento chiuso.

Ora comincio a smanettare artigianalmente con Rhino 5 e dopo una decina di giorni di smanettamenti e parolacce, finalmente penso di aver ottenuto le cubie de La Belle e pubblico due immagini se mi ricordo come si fa,
Le superfici sono ciliegio lucido e la simulazione del dritto di prora color noce per evidenziarlo. Il pero non c'è nelle librerie...
Buona serata,
Mario
[img]http://i80.servi[url=http://www.servimg.com/image_preview.php?i=286&u=17067410][/[url=http://www.servimg.com/image_preview.php?i=287&u=17067410]url]mg.com/u/f80/17/06/74/10/cubia-11.jpg[/img][/url]
avatar
Mario Tibollo

Messaggi : 6
Data d'iscrizione : 24.04.13
Età : 74
Località : Torino

Vedi il profilo dell'utente

Tornare in alto Andare in basso
