Estrapolazione ordinate.
Ciao a tutto il gruppo.
Come anticipatovi nel nostro forum , ho aperto questo tutorial per mostrarvi in che modo estraggo le ordinate da un comune disegno navale, per chi , come me , è ancora affezionato al uso del tradizionale righello e matita.
Innanzitutto dai nostri piani dobbiamo prendere la tavola con su i disegni delle linee d'aqua, e col piano trasversale con le due mezze navi, viste da prua e da poppa.
Una volta prese queste tavole, dobbiamo decidere se il nostro modello dovrà essere statico, o dinamico.
Dobbiamo considerare che un modello dinamico, dovrà disporre di spazio al interno dello scafo, di conseguenza chiglia e ordinate dovranno essere molto sottili.
Un altro motivo per cui un modello dinamico ha bisogno di molto spazio interno e per rendere il baricentro più basso possibile.
Esempio:
Un modello che avrà una batteria quasi poggiata al fasciame del fondo dello scafo, avente una falsa chiglia interna molto sottile, sarà molto più stabile di un modello che abbia una falsa chiglia interna più spessa e che obbligherà la batteria ad avere un posizionamento più alto, dando per forza di cose al modello un baricentro più alto e quindi meno stabile.
Se invece è nostra intenzione costruire un modello statico, allora il processo è più facile in quanto sia ordinate, che falsa chiglia possono essere "piene", ossia possono raggiungere (a meno che non abbiamo intenzione di costruire un ponte di batteria o addirittura una stiva) il ponte di coperta.
Ecco un esempio di chiglia per un modello dinamico.
Fregata lupo.
Ecco invece un esempio di falsa chiglia per un modello statico.
H.M.S.Surprise.
In questo caso la falsa chiglia arriva fino al ponte di batteria , al disotto del quale ho deciso che non vi non vi era nulla da riprodurre.
Una volta disegnata la falsa chiglia secondo le nostre esigenze utilizzando la tavole delle linee d'acqua (che mostrerò in un altro tutorial) ,nella quale sono presenti anche i punti in cui andranno le ordinate, andremo ad estrarre le ordinate dal nostro piano trasversale con le mezze navi.
Innanzitutto cos,è un piano trasversale.
Nel piano trasversale sono riprodotte tutte le ordinate di una nave, nel lato destro le ordinate prodiere, da prua a mezza nave (ordinata maestra, quindi uguale ad entrambi i lati), e nel lato sinistro le ordinate poppiere, da mezza nave allo specchio di poppa, o dritto, che sia.
Ecco la foto di un piano trasversale.
Nello specifico vi mostrerò come estraggo l'ordinata numero 16 dal piano.
Le ordinate precedenti a questà verso poppa le avevo già disegnate.
Passo 1:
Fare tante fotocopie uguale al numero di ordinate da costruire, quindi 30 ordinate, 30 fotocopie.
Passo 2:
Piegare il piano trasversale lungo la linea centrale avendo a vista la mezza nave che ci interessa, nel nostro caso, essendo l'ordinata n° 16 ,il lato delle ordinate poppiere.
Passo 3:
Poggiare il mezzo piano trasversale sul disegno della falsa chiglia, posizionandolo in corrispondenza del ordinata da costruire, nel nostro caso la 16.
Segue...
Come anticipatovi nel nostro forum , ho aperto questo tutorial per mostrarvi in che modo estraggo le ordinate da un comune disegno navale, per chi , come me , è ancora affezionato al uso del tradizionale righello e matita.
Innanzitutto dai nostri piani dobbiamo prendere la tavola con su i disegni delle linee d'aqua, e col piano trasversale con le due mezze navi, viste da prua e da poppa.
Una volta prese queste tavole, dobbiamo decidere se il nostro modello dovrà essere statico, o dinamico.
Dobbiamo considerare che un modello dinamico, dovrà disporre di spazio al interno dello scafo, di conseguenza chiglia e ordinate dovranno essere molto sottili.
Un altro motivo per cui un modello dinamico ha bisogno di molto spazio interno e per rendere il baricentro più basso possibile.
Esempio:
Un modello che avrà una batteria quasi poggiata al fasciame del fondo dello scafo, avente una falsa chiglia interna molto sottile, sarà molto più stabile di un modello che abbia una falsa chiglia interna più spessa e che obbligherà la batteria ad avere un posizionamento più alto, dando per forza di cose al modello un baricentro più alto e quindi meno stabile.
Se invece è nostra intenzione costruire un modello statico, allora il processo è più facile in quanto sia ordinate, che falsa chiglia possono essere "piene", ossia possono raggiungere (a meno che non abbiamo intenzione di costruire un ponte di batteria o addirittura una stiva) il ponte di coperta.
Ecco un esempio di chiglia per un modello dinamico.
Fregata lupo.
Ecco invece un esempio di falsa chiglia per un modello statico.
H.M.S.Surprise.
In questo caso la falsa chiglia arriva fino al ponte di batteria , al disotto del quale ho deciso che non vi non vi era nulla da riprodurre.
Una volta disegnata la falsa chiglia secondo le nostre esigenze utilizzando la tavole delle linee d'acqua (che mostrerò in un altro tutorial) ,nella quale sono presenti anche i punti in cui andranno le ordinate, andremo ad estrarre le ordinate dal nostro piano trasversale con le mezze navi.
Innanzitutto cos,è un piano trasversale.
Nel piano trasversale sono riprodotte tutte le ordinate di una nave, nel lato destro le ordinate prodiere, da prua a mezza nave (ordinata maestra, quindi uguale ad entrambi i lati), e nel lato sinistro le ordinate poppiere, da mezza nave allo specchio di poppa, o dritto, che sia.
Ecco la foto di un piano trasversale.
Nello specifico vi mostrerò come estraggo l'ordinata numero 16 dal piano.
Le ordinate precedenti a questà verso poppa le avevo già disegnate.
Passo 1:
Fare tante fotocopie uguale al numero di ordinate da costruire, quindi 30 ordinate, 30 fotocopie.
Passo 2:
Piegare il piano trasversale lungo la linea centrale avendo a vista la mezza nave che ci interessa, nel nostro caso, essendo l'ordinata n° 16 ,il lato delle ordinate poppiere.
Passo 3:
Poggiare il mezzo piano trasversale sul disegno della falsa chiglia, posizionandolo in corrispondenza del ordinata da costruire, nel nostro caso la 16.
Segue...
Ricigliano Salvatore- Messaggi : 8
Data d'iscrizione : 13.04.13
Età : 47
Località : Napoli
Re: Estrapolazione ordinate.
Una volta poggiato il mezzo piano trasversale ci tracceremo i punti del incastro ed il punto in cui il lato interno della falsa chiglia termina (consideriamo sempre una falsa chiglia per un modello dinamico).

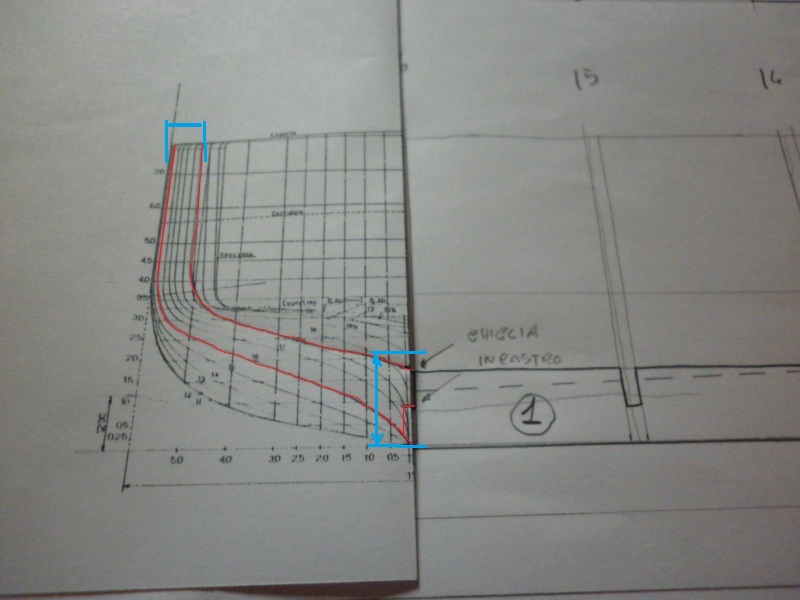

Nella foto indicati rispettivamente "incastro" e "chiglia"
